* The image above may differ from the product.
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

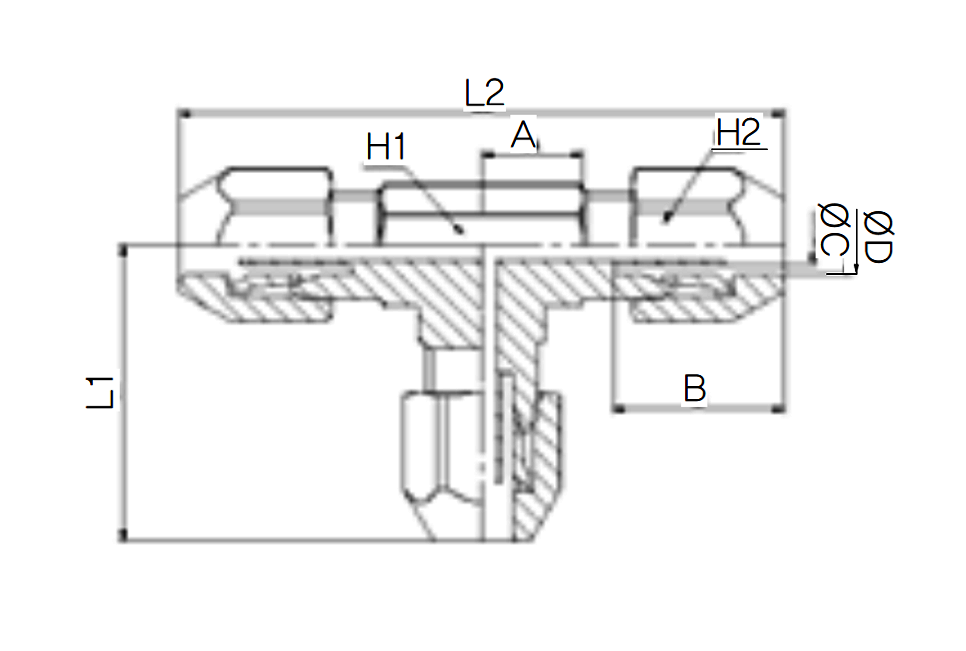

| CODE |
MODEL |
TUBE SIZE(mm) |
L1 |
L2 |
A |
B |
ΦC |
ΦD |
H1 |
H2 |
Orifice
(Φmm) |
W.G(g) |
Q'ty/
inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 17270400 |
CTUT 04 |
4X2 |
24.5 |
49 |
7.5 |
15.5 |
- |
4.2 |
8 |
12 |
2 |
4.16 |
50 |
|
|
|
| 17270600 |
CTUT 06 |
6X4 |
30 |
60 |
10 |
17 |
4 |
6.2 |
11 |
14 |
3 |
7.34 |
50 |
|
|
|
| 17270800 |
CTUT 08 |
8X6 |
33 |
66 |
11 |
19 |
6 |
8.2 |
12 |
17 |
5 |
10.61 |
30 |
|
|
|
| 17271000 |
CTUT 10 |
10X8 |
37 |
74 |
12 |
22 |
8 |
10.2 |
14 |
19 |
7 |
14.04 |
25 |
|
|
|
| 17271200 |
CTUT 12 |
12X10 |
41 |
82 |
13 |
27 |
10 |
12.2 |
17 |
22 |
9 |
21.22 |
10 |
|
|
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
17270400
CTUT 04 |
| TUBE SIZE(mm) |
L1 |
L2 |
A |
B |
ΦC |
| 4X2 |
24.5 |
49 |
7.5 |
15.5 |
- |
| ΦD |
H1 |
H2 |
Orifice(Φmm) |
W.G(g) |
Q'ty/inbox |
| 4.2 |
8 |
12 |
2 |
4.16 |
50 |
|
17270600
CTUT 06 |
| TUBE SIZE(mm) |
L1 |
L2 |
A |
B |
ΦC |
| 6X4 |
30 |
60 |
10 |
17 |
4 |
| ΦD |
H1 |
H2 |
Orifice(Φmm) |
W.G(g) |
Q'ty/inbox |
| 6.2 |
11 |
14 |
3 |
7.34 |
50 |
|
17270800
CTUT 08 |
| TUBE SIZE(mm) |
L1 |
L2 |
A |
B |
ΦC |
| 8X6 |
33 |
66 |
11 |
19 |
6 |
| ΦD |
H1 |
H2 |
Orifice(Φmm) |
W.G(g) |
Q'ty/inbox |
| 8.2 |
12 |
17 |
5 |
10.61 |
30 |
|
17271000
CTUT 10 |
| TUBE SIZE(mm) |
L1 |
L2 |
A |
B |
ΦC |
| 10X8 |
37 |
74 |
12 |
22 |
8 |
| ΦD |
H1 |
H2 |
Orifice(Φmm) |
W.G(g) |
Q'ty/inbox |
| 10.2 |
14 |
19 |
7 |
14.04 |
25 |
|
17271200
CTUT 12 |
| TUBE SIZE(mm) |
L1 |
L2 |
A |
B |
ΦC |
| 12X10 |
41 |
82 |
13 |
27 |
10 |
| ΦD |
H1 |
H2 |
Orifice(Φmm) |
W.G(g) |
Q'ty/inbox |
| 12.2 |
17 |
22 |
9 |
21.22 |
10 |
|
