KHF

Socket Female


HOME KHF

* The image above may differ from the product.
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

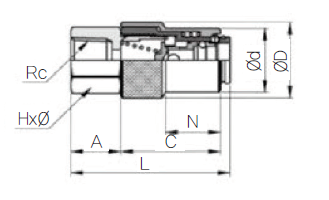

CODE MODEL L A C N H×Ø Rc ØD Ød W.G(g) Q´ty/Inbox Auto CAD MDT(3D) Auto CAD R14(2D)
STEP DWG PDF
496030000201 KHF21 BRASS 43.3 13 29 16 11×19 Rc1/8 22 18.5 64.3 25 None None None
496030000202 KHF22 BRASS 46.3 13 29 16 17×19.2 Rc1/4 22 18.5 65.5 25 None None None
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

MODEL SPEC
496030000201
KHF21 BRASS
L A C N H×Ø
43.3 13 29 16 11×19
Rc ØD Ød W.G(g) Q´ty/Inbox
Rc1/8 22 18.5 64.3 25
496030000202
KHF22 BRASS
L A C N H×Ø
46.3 13 29 16 17×19.2
Rc ØD Ød W.G(g) Q´ty/Inbox
Rc1/4 22 18.5 65.5 25
