CLPL

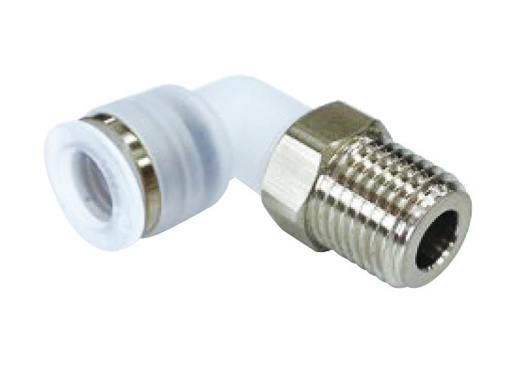

Male Elbow

* The image above may differ from the product.

(mm)

※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

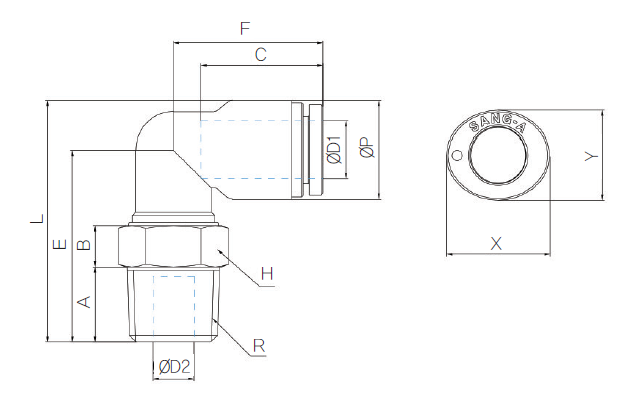

CODE	MODEL	ØD1	ØP	A	B	C	E	F	L	H	R	ØD2	X	Y	W.G(g)	Q´ty/	Auto CAD MDT(3D)	Auto CAD R14(2D)
CODE	MODEL	ØD1	ØP	A	B	C	E	F	L	H	R	ØD2	X	Y	W.G(g)	Q´ty/	STEP	DWG	PDF
85510402	CLPL 04M5	4	9.5	4	10.8	14.5	22.7	16.6	27.5	10	M5	2.5	10.8	8.6	8.3	50	[로그인]	[로그인]	[로그인]
85510411	CLPL 0401	4	9.5	8	5	14.5	20.9	16.6	25.7	10	R1/8	3	10.8	8.6	8.3	50	[로그인]	[로그인]	[로그인]
85510412	CLPL 0402	4	9.5	11	5	14.5	23.9	16.6	28.7	14	R1/4	3	10.8	8.6	16.6	50	[로그인]	[로그인]	[로그인]
85510602	CLPL 06M5	6	12	4	10.3	15.4	23.2	17.9	29.2	12	M5	2.5	13	11.5	10.7	50	[로그인]	[로그인]	[로그인]
85510611	CLPL 0601	6	12	8	7.5	15.4	24.4	17.9	30.4	12	R1/8	4	13	11.5	11.5	40	[로그인]	[로그인]	[로그인]
85510612	CLPL 0602	6	12	11	5	15.4	24.9	17.9	30.9	14	R1/4	4	13	11.5	16.6	40	[로그인]	[로그인]	[로그인]
85510811	CLPL 0801	8	14.3	8	11.6	17.8	30.6	21.8	37.8	14	R1/8	6	15	13	18.2	40	[로그인]	[로그인]	[로그인]
85510812	CLPL 0802	8	14.3	11	6	17.8	28	21.8	35.2	14	R1/4	6	15	13	16.5	40	[로그인]	[로그인]	[로그인]
85511012	CLPL 1002	10	17	11	10.8	19.4	38.8	25	47.3	17	R1/4	8	18.5	16	30.5	20	[로그인]	[로그인]	[로그인]
85511013	CLPL 1003	10	17	12	8	19.4	34	25	42.5	17	R3/8	8	18.5	16	31.3	20	[로그인]	[로그인]	[로그인]
85511014	CLPL 1004	10	17	15	6	19.4	35	25	43.5	21	R1/2	8	18.5	16	50	20	[로그인]	[로그인]	[로그인]
85511213	CLPL 1203	12	20.2	12	11.5	22.4	39.1	28.9	49.2	19	R3/8	10	22.5	16	40.2	20	[로그인]	[로그인]	[로그인]
85511214	CLPL 1204	12	20.2	15	8	22.4	38.6	28.9	48.7	21	R1/2	10	22.5	16	56.8	20	[로그인]	[로그인]	[로그인]

※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

(mm)

※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

MODEL

SPEC

85510402
CLPL 04M5

ØD1	ØP	A	B	C	E	F	L
4	9.5	4	10.8	14.5	22.7	16.6	27.5

H	R	ØD2	X	Y	W.G(g)	Q´ty/
10	M5	2.5	10.8	8.6	8.3	50

85510411
CLPL 0401

ØD1	ØP	A	B	C	E	F	L
4	9.5	8	5	14.5	20.9	16.6	25.7

H	R	ØD2	X	Y	W.G(g)	Q´ty/
10	R1/8	3	10.8	8.6	8.3	50

85510412
CLPL 0402

ØD1	ØP	A	B	C	E	F	L
4	9.5	11	5	14.5	23.9	16.6	28.7

H	R	ØD2	X	Y	W.G(g)	Q´ty/
14	R1/4	3	10.8	8.6	16.6	50

85510602
CLPL 06M5

ØD1	ØP	A	B	C	E	F	L
6	12	4	10.3	15.4	23.2	17.9	29.2

H	R	ØD2	X	Y	W.G(g)	Q´ty/
12	M5	2.5	13	11.5	10.7	50

85510611
CLPL 0601

ØD1	ØP	A	B	C	E	F	L
6	12	8	7.5	15.4	24.4	17.9	30.4

H	R	ØD2	X	Y	W.G(g)	Q´ty/
12	R1/8	4	13	11.5	11.5	40

85510612
CLPL 0602

ØD1	ØP	A	B	C	E	F	L
6	12	11	5	15.4	24.9	17.9	30.9

H	R	ØD2	X	Y	W.G(g)	Q´ty/
14	R1/4	4	13	11.5	16.6	40

85510811
CLPL 0801

ØD1	ØP	A	B	C	E	F	L
8	14.3	8	11.6	17.8	30.6	21.8	37.8

H	R	ØD2	X	Y	W.G(g)	Q´ty/
14	R1/8	6	15	13	18.2	40

85510812
CLPL 0802

ØD1	ØP	A	B	C	E	F	L
8	14.3	11	6	17.8	28	21.8	35.2

H	R	ØD2	X	Y	W.G(g)	Q´ty/
14	R1/4	6	15	13	16.5	40

85511012
CLPL 1002

ØD1	ØP	A	B	C	E	F	L
10	17	11	10.8	19.4	38.8	25	47.3

H	R	ØD2	X	Y	W.G(g)	Q´ty/
17	R1/4	8	18.5	16	30.5	20

85511013
CLPL 1003

ØD1	ØP	A	B	C	E	F	L
10	17	12	8	19.4	34	25	42.5

H	R	ØD2	X	Y	W.G(g)	Q´ty/
17	R3/8	8	18.5	16	31.3	20

85511014
CLPL 1004

ØD1	ØP	A	B	C	E	F	L
10	17	15	6	19.4	35	25	43.5

H	R	ØD2	X	Y	W.G(g)	Q´ty/
21	R1/2	8	18.5	16	50	20

85511213
CLPL 1203

ØD1	ØP	A	B	C	E	F	L
12	20.2	12	11.5	22.4	39.1	28.9	49.2

H	R	ØD2	X	Y	W.G(g)	Q´ty/
19	R3/8	10	22.5	16	40.2	20

85511214
CLPL 1204

ØD1	ØP	A	B	C	E	F	L
12	20.2	15	8	22.4	38.6	28.9	48.7

H	R	ØD2	X	Y	W.G(g)	Q´ty/
21	R1/2	10	22.5	16	56.8	20
