KCM

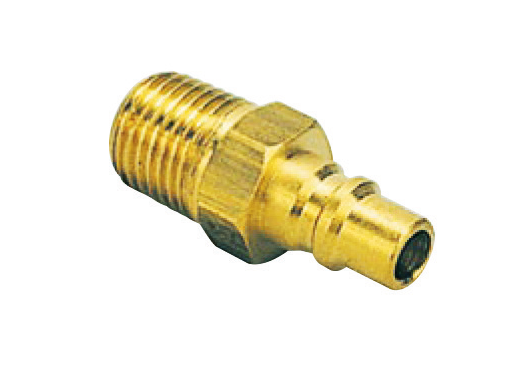

Plug Male


HOME KCM

* The image above may differ from the product.
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

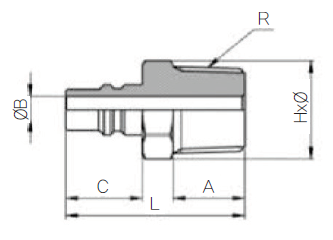

CODE MODEL L C A R ØB H×Ø W.G(g) Q´ty/Inbox Auto CAD MDT(3D) Auto CAD R14(2D)
STEP DWG PDF
496120000101 KCM21 BRASS 31 15 11 R1/8 5.3 12.0X13.5 14.19 100 None None None
496120000102 KCM22 BRASS 34 15 13 R1/4 5.3 14.0X15.5 22.66 100 None None None
496120000103 KCM23 BRASS 35 15 14 R3/8 5.3 17.0X19.2 35.56 50 None None None
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.

MODEL SPEC
496120000101
KCM21 BRASS
L C A R
31 15 11 R1/8
ØB H×Ø W.G(g) Q´ty/Inbox
5.3 12.0X13.5 14.19 100
496120000102
KCM22 BRASS
L C A R
34 15 13 R1/4
ØB H×Ø W.G(g) Q´ty/Inbox
5.3 14.0X15.5 22.66 100
496120000103
KCM23 BRASS
L C A R
35 15 14 R3/8
ØB H×Ø W.G(g) Q´ty/Inbox
5.3 17.0X19.2 35.56 50
