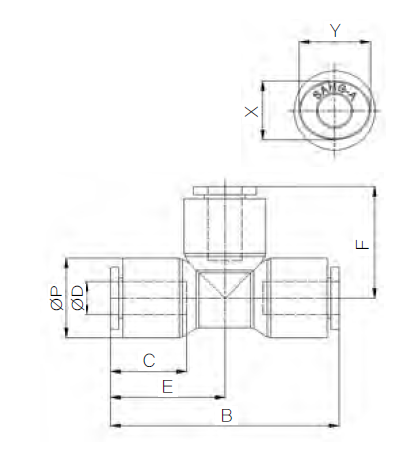

* The image above may differ from the product.
TUBE : Metric / Thread : R(PT)
(mm)
※ 보라색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| CODE |
MODEL |
ØD |
ØP |
B |
C |
E |
F |
X |
Y |
W.G(g) |
Q'ty/
inbox |
Auto CAD MDT(3D) |
Auto CAD R14(2D) |
| STEP |
DWG |
PDF |
| 94060400 |
HR-PUT 04 |
4 |
11.9 |
37 |
14.9 |
18.5 |
18.5 |
8.6 |
10.8 |
13.351 |
40 |
[로그인]
|
[로그인]
|
None
|
| 94060600 |
HR-PUT 06 |
6 |
14.9 |
42 |
15.7 |
21 |
21 |
11 |
13 |
23.51 |
40 |
[로그인]
|
[로그인]
|
None
|
| 94060800 |
HR-PUT 08 |
8 |
16.9 |
47.2 |
17.8 |
23.6 |
23.6 |
13 |
15 |
26.325 |
40 |
[로그인]
|
[로그인]
|
None
|
| 94061000 |
HR-PUT 10 |
10 |
19.5 |
52.8 |
19.8 |
26.4 |
26.4 |
16 |
18.5 |
35.343 |
30 |
[로그인]
|
[로그인]
|
None
|
| 94061200 |
HR-PUT 12 |
12 |
23.5 |
61.8 |
22.4 |
30.9 |
30.9 |
19.5 |
22.5 |
55.904 |
15 |
[로그인]
|
[로그인]
|
None
|
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
TUBE : Metric / Thread : R(PT)
(mm)
※ 파랑색으로 표기된 제품의 수치는 최신 발간행 이후 수치가 변경 된 항목이니 확인해 주시기 바랍니다.
| MODEL |
SPEC |
94060400
HR-PUT 04 |
| ØD |
ØP |
B |
C |
E |
| 4 |
11.9 |
37 |
14.9 |
18.5 |
| F |
X |
Y |
W.G(g) |
Q'ty/inbox |
| 18.5 |
8.6 |
10.8 |
13.351 |
40 |
|
94060600
HR-PUT 06 |
| ØD |
ØP |
B |
C |
E |
| 6 |
14.9 |
42 |
15.7 |
21 |
| F |
X |
Y |
W.G(g) |
Q'ty/inbox |
| 21 |
11 |
13 |
23.51 |
40 |
|
94060800
HR-PUT 08 |
| ØD |
ØP |
B |
C |
E |
| 8 |
16.9 |
47.2 |
17.8 |
23.6 |
| F |
X |
Y |
W.G(g) |
Q'ty/inbox |
| 23.6 |
13 |
15 |
26.325 |
40 |
|
94061000
HR-PUT 10 |
| ØD |
ØP |
B |
C |
E |
| 10 |
19.5 |
52.8 |
19.8 |
26.4 |
| F |
X |
Y |
W.G(g) |
Q'ty/inbox |
| 26.4 |
16 |
18.5 |
35.343 |
30 |
|
94061200
HR-PUT 12 |
| ØD |
ØP |
B |
C |
E |
| 12 |
23.5 |
61.8 |
22.4 |
30.9 |
| F |
X |
Y |
W.G(g) |
Q'ty/inbox |
| 30.9 |
19.5 |
22.5 |
55.904 |
15 |
|
